Pompe à chaleur air-eau réversible Intuis HTi70 Orium 3S – 8 kW – Triphasé

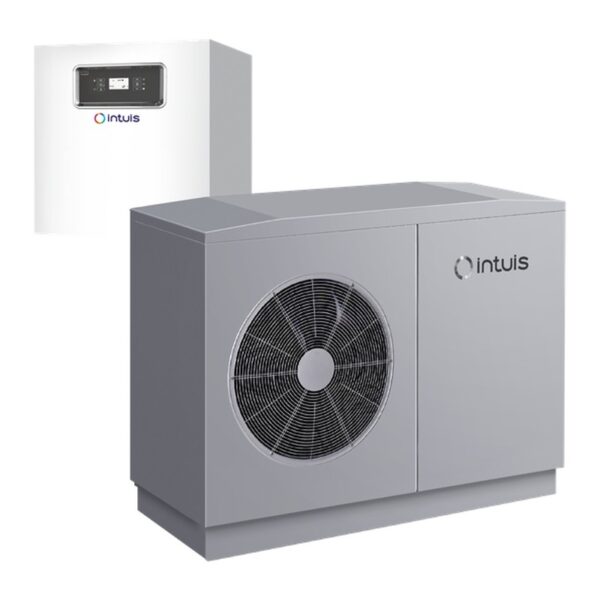

Pompe à chaleur air-eau réversible Intuis HTi70 Orium 3S : monobloc R290, 70 °C, triple service

Une PAC réversible qui peut gérer chauffage, eau chaude et rafraîchissement

La PAC HTI70 Orium 3S, ici en 8 kW triphasé, gère jusqu’à 3 circuits et paut ainsi couvrir les trois besoins d’un logement : l’eau chaude sanitaire (sur un ballon déporté), le chauffage l’hiver et le rafraîchissement l’été par le plancher. Le pilote Orium 3S, unité intérieure murale livrée avec la pompe à chaleur, orchestre alors ces trois fonctions et donne la priorité à l’eau chaude. Fabriquée en France, Origine France Garantie, classée A+++ sur le chauffage à 35 et à 55°C, elle est éligible à MaPrimeRénov’, aux certificats d’économie d’énergie, à l’éco-PTZ et à la TVA réduite à 5,5 % lorsqu’installée par un professionnel.

Ce qu’il faut savoir avant de l’installer

L’unité extérieure est un monobloc : tout le circuit frigorifique au R290 est scellé et chargé en usine, il n’y a aucun fluide à manipuler et aucun frigoriste requis. La liaison à l’unité intérieure se fait via une liaison flexible fournie (1.5 m de longueur) dans laquelle circule l’eau de chauffage, livré avec ses raccords.

Les règles d’installation sont explicitées dans le manuel d’installation téléchargeable ci-dessous. Sont à prévoir :

• l’alimentation électrique non fournie dans ce kit (composants décrits précisément dans le manuel d’installation),
• deux soupapes antigel, et optionnellement 2 vannes d’arrêt,
• un filtre à boues magnétique et le branchement au réseau de chauffage
• l’isolant de la liaison de l’unité extérieure à l’unité intérieure,
• Le raccordement u réseau de chauffage.

L’eau chaude sanitaire peut être réalisée au choix par un ballon intégré (voir la version DS170D ) ou par un ballon préparateur indépendant, à prévoir séparément (nous consulter).

Le mode froid demande un plancher compatible ou l’existence d’un réseau de ventilo-convecteurs.

L’unité extérieure s’installe au sol, sur une dalle horizontale et permettant l’évacuation des condensats en hiver. L’implantation de l’unité extérieure est soumise à des règles (décrites dans la notice) qu’il convient de respecter.

Puisque l’installation se fait sans manipuler le fluide frigorigène, c’est une PAC qu’on peut installer soi-même. Par contre, pour bénéficier des aides, la mise en service par un installateur RGE est exigée.

Avant de commander, un échange téléphonique gratuit permet de vérifier votre configuration et de dimensionner l’appareil.

Haute température au R290, et des économies réelles

Le R290 est du propane. Le PRG (potentiel de réchauffement) est de 3 (comparé à 675 pour le R32 et 1450kg pour le R411a). Le PRG est l’équivalent en kg de CO² d’un kg de gaz. C’est donc le fluide frigorigène ayant le moins d’impact environnemental aujourd’hui, cet impact n’intervenant qu’en cas de fuite de fluide, ce qui est extrêmement rare. De plus, l’ électrique qu’elle consomme en France est faiblement émettrice de CO2

Il permet à l’Orium 3S de produire de l’eau à 70 °C sans utilisation d’appoint électrique, y compris quand l’air extérieur descend à -20 °C.

Le fonctionnement à Haute Température des  PAC Intuis change tout en rénovation : la pompe à chaleur peut alimenter des radiateurs existants sans qu’il soit nécessaire de les remplacer.

Elle assure aussi les cycles anti-légionellose de l’eau chaude sanitaire.

Côté rendement, elle affiche un COP de 5 à 7 °C d’air pour une eau à 35 °C, et une efficacité saisonnière de 191 %.

Le compresseur Inverter module sa puissance de 15 à 100 %, ce qui permet un fonctionnement régulier à basse vitesse, réduisant le bruit et le nombre de démarrages/arrêts.

L’échangeur est tout inox et la structure en acier traité anticorrosion avec protection anti-UV.

Caractéristiques techniques

Le pilote Orium 3S, l’intelligence de l’installation

Le pilote est l’unité intérieure murale sur lequel se connectent d’une part l’unité extérieure et d’autre part le réseau de chauffage et le cas échéant celui du chauffage d’eau sanitaire . L’électronique du pilote Orium commande toute l’installation. Cette électronique permet de paramétrer le fonctionnement de l’installation, à partir du clavier situé en façade du pilote.

Il contient : le circulateur vers l’unité extérieure et celui vers le réseau de chauffage, une bouteille de découplage en fonte qui garantit le débit minimal à l’unité extérieure et contient l’appoint électrique étagé jusqu’à 6 kW (2, 4 et 6 kW mis en service progressivement, désactivable) pour les jours les plus rudes.

Le kit froid est livré de série : en été, la pompe à chaleur envoie de l’eau tempérée dans le circuit, l’eau chaude restant prioritaire.

Livraison et documents

Livré en kit complet : la pompe à chaleur, son pilote et la liaison hydraulique. L’unité extérieure se déplace à deux et se pose de niveau sur un support qui porte, avec l’espace nécessaire à la circulation d’air. Retrouvez ci-dessous la documentation pour préparer votre installation.

• Fiche produit HTi70 Orium 3S (PDF)
• Notice d’installation HTi70 réversible (PDF)
• Notice d’installation du pilote Orium 3S (PDF)
